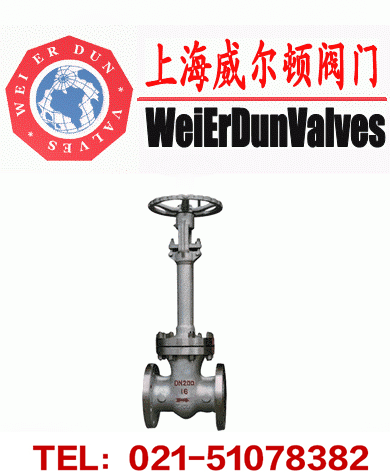

法蘭低溫閘閥DZ41Y

法蘭低溫閘閥DZ41Y

產品型號：DZ41Y
產品口徑：DN20-DN400
產品壓力：1.6mpa-10.0mpa
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦法蘭低溫閘閥DZ41Y≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

名稱：API低溫法蘭閘閥
型號：DZ41Y
口徑：50～300MM
壓力：1.6～6.4Mpa
溫度：-196～196℃
材料：碳鋼、不繡鋼等
設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF

執行標準

項目	設計制造	壓力 - 溫度基準	結構長度	法蘭連接試驗	試驗與檢測
標準	API600	ANSIB16.34	ANSI16.10	ANSIB16.5	API598

試驗壓力

試驗項目		殼體強度試驗 Mpa	高壓密封試驗 Mpa	低壓密封試驗 Mpa	適應溫度
介質		水		空氣
壓力等級	150Lb	3.0	2.2	0.6	≤ 150 ℃
壓力等級	300Lb	7.5	5.5	0.6	≤ 150 ℃
壓力等級	600Lb	15.0	11.0	0.6	≤ 150 ℃

主要零件材質

零件名稱	CF8 系列	CF3 系列	CF8 系列	CF3 系列	WCB 系列
閥體 / 閥蓋	CF8	CF3	CF 8M	CF 3M	WCB
閘板	CF8	CF3	CF 8M	CF 3M	WCB
閥桿	F304	F 304L	F316	F 316L	1Cr13 Graphite
填料	PTFF 編織	PTFE 編織	PTFE 編織	PTFE 編織	石墨 Graphite+304
墊片	PTFE+304	PTFE+ 304L	PTFE+ 316L	PTFE+ 316L	石墨 +304
壓蓋	CF8	CF3	CF 3M	CF 3M	WCB
填料壓環	304	304L	316L	316L	1Cr13
螺栓	193-BB	A193-B8	193-B 8M	A193-B 8M	35CrMoA
螺母	A194 -8M	A194 -8M	A194 -8M	A194 -8M	45

主要連接尺寸及重量

150LB主要連接尺寸及重量

尺寸	In ″	1/2 ″	3/4 ″	1 ″	1-1/4 ″	1-1/2 ″	2 ″	2-1/2 ″	3 ″	4 ″	5 ″	6 ″	8 ″	10 ″	12 ″	14 ″	16 ″	18 ″	20 ″
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	In	5.51	5.98	6.49	7.00	7.48	8.50	9.48	11.14	12.00	15.00	15.86	16.49	17.99	19.76	30.00	32.94	35.98	39.01
L	Mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762	838	914	991
H	In	6.10	6.29	7.32	8.50	9.84	12.99	14.48	15.51	18.62	25.98	27.99	32.00	39.48	44.76	58.62	62.24	79.40	87.71
H	Mm	155	160	186	216	250	330	368	394	473	660	711	813	1003	1137	1489	1581	2017	2228
DO	In	3.93	3.93	4.92	6.29	6.29	9.48	9.48	11.81	11.81	13.77	13.77	15.74	19.68	23.62	23.62	25.59	32.99	35.00
DO	Mm	100	100	125	160	160	250	250	300	300	350	350	400	500	600	600	650	838	889

600LB主要連接尺寸及重量

尺寸	In ″	1/2 ″	3/4 ″	1 ″	1-1/4 ″	1-1/2 ″	2 ″	2-1/2 ″	3 ″	4 ″	5 ″	6 ″	8 ″	10 ″	12 ″	14 ″	16 ″	18 ″	20 ″
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	In	6.49	7.48	8.50	9.01	9.48	11.49	12.99	14.01	17.00	20.00	22.00	25.98	30.98	32.99	32.99	39.01	42.99	47.00
L	Mm	165	190	216	229	241	292	330	356	432	508	559	660	787	838	838	991	1092	1194
H	In	6.10	6.29	7.32	8.50	9.84	20.07	21.81	23.42	28.03	32.51	`39.17	45.55	54.05	63.11	63.11	80.00	90.00	102.00
H	Mm	155	160	186	216	250	510	554	595	712	826	995	1157	1373	1603	1603	2032	22.86	2591
DO	In	3.39	3.39	4.62	6.29	6.29	10.00	10.00	12.00	14.01	15.98	20.00	24.01	27.00	27.00	27.00	35.00	35.00	44.01
DO	Mm	100	100	125	160	160	254	254	305	356	406	508	610	686	686	686	889	889	1118

名稱：API低溫法蘭閘閥

型號：DZ41Y
口徑：50～300MM
壓力：1.6～6.4Mpa
溫度：-196～196℃
材料：碳鋼、不繡鋼等
設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF

執行標準

項目	設計制造	壓力 - 溫度基準	結構長度	法蘭連接試驗	試驗與檢測
標準	API600	ANSIB16.34	ANSI16.10	ANSIB16.5	API598

試驗壓力

試驗項目		殼體強度試驗 Mpa	高壓密封試驗 Mpa	低壓密封試驗 Mpa	適應溫度
介質		水		空氣
壓力等級	150Lb	3.0	2.2	0.6	≤ 150 ℃
壓力等級	300Lb	7.5	5.5	0.6	≤ 150 ℃
壓力等級	600Lb	15.0	11.0	0.6	≤ 150 ℃

主要零件材質

零件名稱	CF8 系列	CF3 系列	CF8 系列	CF3 系列	WCB 系列
閥體 / 閥蓋	CF8	CF3	CF 8M	CF 3M	WCB
閘板	CF8	CF3	CF 8M	CF 3M	WCB
閥桿	F304	F 304L	F316	F 316L	1Cr13 Graphite
填料	PTFF 編織	PTFE 編織	PTFE 編織	PTFE 編織	石墨 Graphite+304
墊片	PTFE+304	PTFE+ 304L	PTFE+ 316L	PTFE+ 316L	石墨 +304
壓蓋	CF8	CF3	CF 3M	CF 3M	WCB
填料壓環	304	304L	316L	316L	1Cr13
螺栓	193-BB	A193-B8	193-B 8M	A193-B 8M	35CrMoA
螺母	A194 -8M	A194 -8M	A194 -8M	A194 -8M	45

主要連接尺寸及重量

150LB主要連接尺寸及重量

尺寸	In ″	1/2 ″	3/4 ″	1 ″	1-1/4 ″	1-1/2 ″	2 ″	2-1/2 ″	3 ″	4 ″	5 ″	6 ″	8 ″	10 ″	12 ″	14 ″	16 ″	18 ″	20 ″
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	In	5.51	5.98	6.49	7.00	7.48	8.50	9.48	11.14	12.00	15.00	15.86	16.49	17.99	19.76	30.00	32.94	35.98	39.01
L	Mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762	838	914	991
H	In	6.10	6.29	7.32	8.50	9.84	12.99	14.48	15.51	18.62	25.98	27.99	32.00	39.48	44.76	58.62	62.24	79.40	87.71
H	Mm	155	160	186	216	250	330	368	394	473	660	711	813	1003	1137	1489	1581	2017	2228
DO	In	3.93	3.93	4.92	6.29	6.29	9.48	9.48	11.81	11.81	13.77	13.77	15.74	19.68	23.62	23.62	25.59	32.99	35.00
DO	Mm	100	100	125	160	160	250	250	300	300	350	350	400	500	600	600	650	838	889

600LB主要連接尺寸及重量

尺寸	In ″	1/2 ″	3/4 ″	1 ″	1-1/4 ″	1-1/2 ″	2 ″	2-1/2 ″	3 ″	4 ″	5 ″	6 ″	8 ″	10 ″	12 ″	14 ″	16 ″	18 ″	20 ″
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	In	6.49	7.48	8.50	9.01	9.48	11.49	12.99	14.01	17.00	20.00	22.00	25.98	30.98	32.99	32.99	39.01	42.99	47.00
L	Mm	165	190	216	229	241	292	330	356	432	508	559	660	787	838	838	991	1092	1194
H	In	6.10	6.29	7.32	8.50	9.84	20.07	21.81	23.42	28.03	32.51	`39.17	45.55	54.05	63.11	63.11	80.00	90.00	102.00
H	Mm	155	160	186	216	250	510	554	595	712	826	995	1157	1373	1603	1603	2032	22.86	2591
DO	In	3.39	3.39	4.62	6.29	6.29	10.00	10.00	12.00	14.01	15.98	20.00	24.01	27.00	27.00	27.00	35.00	35.00	44.01
DO	Mm	100	100	125	160	160	254	254	305	356	406	508	610	686	686	686	889	889	1118

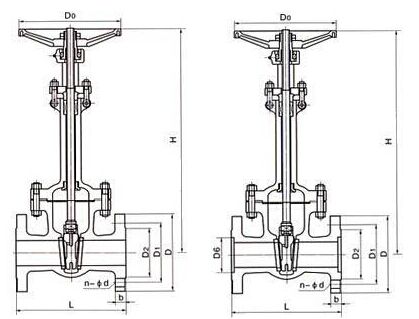

法蘭低溫閘閥DZ41Y結構圖紙：

法蘭低溫閘閥DZ41Y結構圖紙
