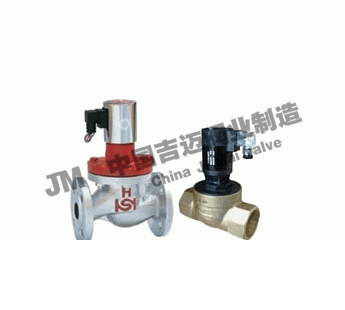

上海吉邁閥門制造有限公司主要生產≦ZCX消防電磁閥≧也是國內電磁閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

消防電磁閥的電磁線圈通電時，動鐵芯被吸合，帶動閥桿上移，彈簧同時被壓縮，使閥桿與閥芯中孔（先導孔）分離，閥 芯上腔的流體瞬間從中孔缷壓，缷壓后閥芯在上下腔壓差的作用下快速向上浮起，電磁閥開啟。電磁閥的線圈斷電時，閥桿在彈簧力的作用下關閉閥芯中孔，并推動 閥芯向下移，封住流體出口，電磁閥關閉。

性能參數表

型號：ZCX
閥體材質：黃銅、不銹鋼
工作介質：清水
控制方式：常閉式
公稱通徑：DN15——DN150
閥芯材料：高強度工程塑料
介質溫度：≤80℃
公稱壓力：1.6Mpa
工作壓差：0.01---1.0Mpa
電源：AC220V DC24V
額定流量系數：4—70Kv
特殊功能：具有反饋信號（定貨時說明）
泄露量：0ml/min

應用范圍

消防及自動噴淋系統控制

安裝尺寸

型號	公稱通徑 DN	內螺紋 連接G	長*寬*高	啟動功率（W）	保持功率（W）
ZCX15	15	1/2"	65*47*116	AC220V：200 DC24V：60	AC220V：3 DC24V：15
ZCX20	20	3/4"	78*55*147
ZCX25	25	1"	100*66*174
ZCX32	32	1(1/4)"	130*94*210	AC220V：350（475） DC24V：85	AC220V：10 DC24V：20
ZCX40	40	1(1/2)"	135*100*222.5
ZCX50	50	2"	155*147*237
ZCX65	65	2(1/2)"	203*170*305	AC220V：300 DC24V：85	AC220V：10 DC24V：22
ZCX80	80	法蘭	280*205*427
ZCX100	100	法蘭	300*237*485
ZCX125	125	法蘭	325*280*535	AC220V：330 DC24V：85	AC220V：10 DC24V：20

ZCX消防電磁閥結構圖紙：
