不銹鋼外螺紋截止閥主要零件材料Materials for main parts
零件名稱Part name
閥桿、閥蓋Stem,Bonnet
閥桿、閥瓣Stem,Disc
填料Packing
J23W-16P
鉻鎳不銹鋼 Cr.Ni Stainless steel
聚四氟乙稀、柔性石墨PTEF,Soft graphite
J23W-40、J23W-160
優質碳鋼 High grade carbon steel
鉻不銹鋼 Cr. Stainless steel
不銹鋼外螺紋截止閥主要性能規范Chief propertyspecifieation
型號 Type
公稱壓力（MPa）Nominal pressure
試驗壓力PS（MPa） Test pressure
工作壓力（MPa）Working pressuer
工作溫度（℃）Working temperature
適用介質Applicable mediun
殼體Shell
密封（液）Seal
密封（氣）Seal
J23W-16
1.6
2.4
1.76
0.6
P≤200℃
液化石油氣水、油品等Petroleun gas Water,Oil etc.
J23W-40P
4.0
6.0
4.4
J23W-160
16.0
17.6
C≤425℃
J23W-320P
32.0
48.0
35.2
不銹鋼外螺紋截止閥主要外形及連接尺寸Main externalconnecting dimensions(mm)
公稱直徑Nominal diameter
尺 寸Dimensions
重量（Kg）Weight
D0
D1
D2
L
H1
H2
M
6
70
14
135
96
106
20×1.5
0.8
10
80
18
156
115
125
24×1.5
1.1
15
100
22
180
122
132
30×2
2.0
20
110
28
185
166
36×2
3.0
25
140
33
169
42×2
3.2

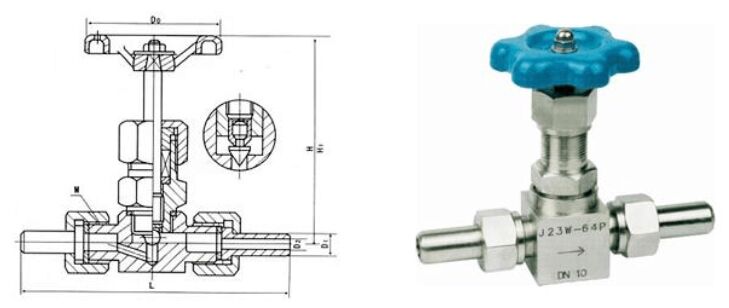

J23W不銹鋼外螺紋截止閥結構圖紙：
