法蘭低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。此類型專用截止閥門主要用于液氧（液氮、液氬）等低溫液態介質系統上，具有開關靈活、密封可靠、耐壓等特點。
低溫截止閥工作原理：
在低溫工作的材料要保證其低溫性能，主要是保證其冷沖擊強度。閥內件必須通過正確選材，使其具有足夠的冷沖擊強度，才能防止斷裂。C和Cr的合金鋼在低于－20℃時候很快失去抗沖擊強度，所以使用溫度分別限制在-30℃和-50℃。含Ni量為3.5%的鎳鋼可以使用到-100℃，含Ni量9%的鎳鋼可以使用到-196℃。奧氏體不銹鋼、鎳、蒙乃爾合金、哈氏合金、鈦、鋁合金及青銅可以使用到更低的溫度(-273℃)。
低溫截止閥產品特點：
1、閥門在低溫介質及周圍環境溫度下應具有長時間工作的能力。
2、閥門不應成為低溫系統的一個顯著熱源。這是因為熱量的流入除降低熱效率外，如流入過多，還會使內部流體急速蒸發，產生異常升壓，造成危險。
3、低溫介質不應對手輪操作及填料密封性能產生有害的影響。
4、直接與低溫介質接觸的閥門組合件應具有防爆和防火結構。
5、在低溫下工作的閥門組合件無法潤滑，所以需要采取結構措施，以防止摩擦件擦傷。
低溫截止閥執行標準：
◎設計與制造：JB/T7749-95
◎結構長度：GB/T12221-89
◎連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
◎檢驗與試驗：JB/T7749-95
低溫截止閥性能參數：
|
型號
|
DJ41Y-16
|
DJ41Y-16P
|
DJ41Y-25
|
DJ41Y-25P
|
DJ41Y-40
|
DJ41Y-40P
|
|
工作壓力（MPa）
|
1.6
|
2.5
|
4.0
|
|
適用溫度（℃）
|
-45
|
-101
|
-196
|
|
適用介質
|
液化天然氣、乙烯、丙烯等低溫介質
|
|
材料
|
閥體、閥蓋
|
LCB
|
LC3
|
LCB
|
LC3
|
LCB
|
LC3
|
|
閥瓣、閥座
|
鉻鎳鋼＋鈷鉻鎢
|
|
閥桿
|
鉻鎳鋼
|
低溫截止閥主要外形和連接尺寸：
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
H
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
D0
|
-46℃
|
-101℃
|
-196℃
|
|
DJ41Y-16
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
240
|
460
|
480
|
520
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
280
|
475
|
505
|
525
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
280
|
520
|
550
|
590
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
320
|
545
|
575
|
615
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
360
|
590
|
620
|
660
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
400
|
650
|
650
|
730
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
400
|
850
|
850
|
930
|
|
250
|
730
|
405
|
355
|
320
|
30
|
12-25
|
450
|
956
|
986
|
1036
|
|
300
|
850
|
460
|
410
|
375
|
30
|
12-25
|
500
|
1095
|
1125
|
1175
|
|
DJ41Y-25
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
240
|
460
|
480
|
520
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
280
|
475
|
505
|
525
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
280
|
520
|
550
|
590
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
320
|
545
|
575
|
615
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
360
|
590
|
620
|
660
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
400
|
650
|
680
|
730
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-25
|
400
|
850
|
880
|
930
|
|
250
|
730
|
425
|
370
|
332
|
36
|
12-30
|
450
|
956
|
986
|
1036
|
|
300
|
850
|
485
|
430
|
390
|
40
|
16-30
|
500
|
1095
|
1125
|
1175
|
|
DJ41Y-40
|
|
50
|
230
|
160
|
125
|
100
|
20
|
-
|
240
|
483
|
504
|
546
|
|
65
|
290
|
180
|
145
|
120
|
22
|
-
|
280
|
499
|
530
|
551
|
|
80
|
310
|
195
|
160
|
135
|
22
|
-
|
280
|
546
|
578
|
620
|
|
100
|
350
|
230
|
190
|
160
|
24
|
-
|
320
|
572
|
604
|
646
|
|
125
|
400
|
270
|
220
|
188
|
28
|
-
|
360
|
620
|
61
|
693
|
|
150
|
480
|
300
|
250
|
218
|
30
|
-
|
400
|
683
|
741
|
767
|
|
200
|
600
|
360
|
320
|
282
|
38
|
-
|
400
|
893
|
924
|
977
|
|
250
|
730
|
425
|
385
|
345
|
42
|
-
|
450
|
1004
|
1035
|
1088
|
|
300
|
850
|
485
|
450
|
408
|
46
|
-
|
500
|
1150
|
1181
|
1234
|

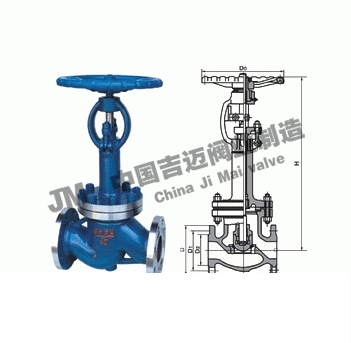

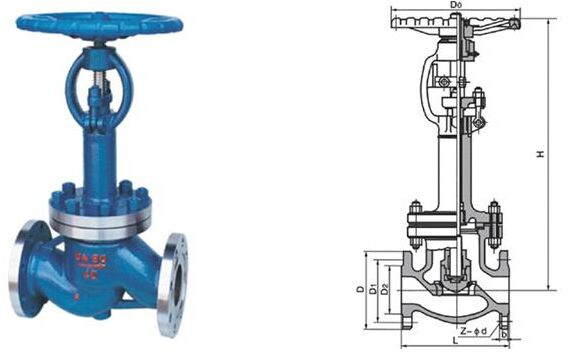

法蘭低溫截止閥結構圖紙：
