上海吉邁閥門制造有限公司主要生產≦對夾式薄型球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

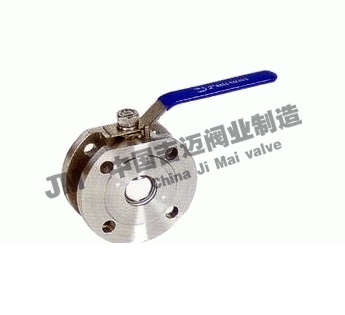

Q71F 對夾薄型球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
性能參數
|
公稱通徑：
|
DN15-DN200
|
|
公稱壓力：
|
PN10，PN16，PN40
|
|
適合法蘭 ：
|
ANSI CLASS150, 300
|
|
手柄操作或驅動器裝置操作
|
主要零件材料
|
序號
NO
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
碳鋼WCB
|
|
2
|
球
|
不銹鋼316/304
|
不銹鋼SS304
|
|
3
|
密封墊
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
4
|
閥桿
|
不銹鋼316/304
|
不銹鋼SS304
|
|
5
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
6
|
定位鎖
|
不銹鋼304
|
不銹鋼SS304
|
|
7
|
手柄
|
不銹鋼304
|
不銹鋼SS304
|
|
8
|
閥桿螺母
|
不銹鋼304
|
不銹鋼SS304
|
|
9
|
填料壓蓋
|
不銹鋼304
|
不銹鋼SS304
|
|
10
|
手柄套
|
塑料
|
塑料
|
|
11
|
密封瓶帽
|
不銹鋼316/304
|
不銹鋼SS304
|
|
12
|
墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|

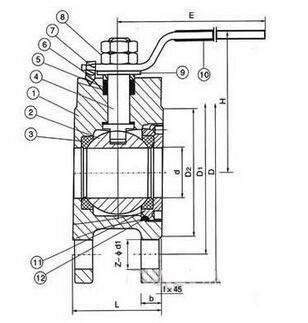

Q71F結構圖
對夾式薄型球閥主要尺寸
|
SIZE
|
1/2
|
3/4
|
1
|
1 1 / 4
|
1 1 / 2
|
2
|
2 1 / 2
|
3
|
4
|
5
|
6
|
8
|
|
d
|
15
|
19
|
23.5
|
30
|
36
|
45
|
58
|
67
|
76
|
100
|
125
|
195
|
|
L
|
32
|
38.5
|
45
|
55
|
62
|
72
|
95
|
120
|
145
|
200
|
225
|
275
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
|
H
|
62
|
70
|
79
|
86
|
92
|
102
|
158
|
172
|
187
|
200
|
240
|
278
|
|
E
|
110
|
125
|
135
|
150
|
150
|
180
|
250
|
300
|
350
|
650
|
840
|
1000
|
|
b
|
14
|
14
|
16
|
16
|
18
|
20
|
22
|
24
|
24
|
26
|
26
|
28
|
|
z-d1
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-23
|
12-20
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
